電子工作サポート （投稿ID : 1drqic）

個人でオシロスコープを所有しているとは凄いですね。基盤作業は初めてだったので、今後回路図も正しく理解できるようにしたいと思います。ここまで長くお付き合い頂きありがとうございました。 心より御礼申し上げます。

以前紹介したサイトにデータシートへのリンクがあります。その回路図を見ながら基板を見れば分かりますよ。オシロスコープで信号を調べてみたのですが難しかったです。回路図がなければ、基板から回路図を起こして機能を調べて行くのですが、さすがに大変なので分からなかったかもしれません。http://blog.digit-parts.com/archives/51764325.html

この度は素人相手にご丁寧に教えていただきありがとうございました。 成功した事以上に知識が増えたことや考える事が楽しかったです。 最後の質問になりますが、回路図にコンデンサが複数ある中で、なぜC9であるのかどのように考えるのでようか。C1～C9まであって、C9とわかったから言えた事ですがC8は同じようにも思えます。 文章で書くのが大変かと思うので、無理にお答え頂かなくても大丈夫です。

フラックスは部品表面のサビを取るもので、高温にならないと効果がないです。上から塗っても意味ないです。むしろフラックスは除去するべきものなので。 100Vの電解コンデンサはショートしないようにしたほうがいいです。それ以外は電圧低いのでそれほど気にしなくてもいいですが、やっぱり改造している以上、気を付けたほうがいいですね。燃えやすいものを近くに置かないとか。

おお、素晴らしい。 2台とも成功したのですね。 ちょっと難しいかなとは思いましたが無事出来たようで良かったです。 H-728は低活性(L0)なので、洗浄しなくても大丈夫です。 https://faq.hozan.co.jp/support/faq/detail?id=2817 お疲れ様でした。

重ねての質問になりますが、はんだ付けした後にもフラックスを塗るのは意味がないでしょうか（誰かのブログでやっていたのを見ました） コンデンサの追加はできたものの、出来栄えが悪い事による発火を心配しています。今回手を加えた個所として、コンデンサが倒れて近くのチップと接触したり、はんだが剥がれてコンデンサの足が他の部品に接触したり、その他諸々作業不備による危険性などはございますでしょうか。

お陰様でなんとか延長する事ができました。2個あるので１つは103のコンデンサで6分30秒（最初はなぜか10分近く点灯してましたが）、222で93秒という結果でした。電子工作素人なのでご教示頂ければ助かりますが、フラックスは除去しなければならないのでしょうか。ホーザンH-728（ハロゲンフリー）のHPを見ると、フラックスを除去する必要がある場合は的な事が書いてあって、必須ではないようにも思えました。

ありがとうございます。ダイソーかどこかで買ったフラックス入りの半田を使えばいいのかと思っていましたが、使い方含めて帰ってから調べてみたいとます。

フラックスを多めに塗ると付けやすいです。 頑張ってください。

お陰様でかなり知識が深まりました！後は安物半田セットと素人技術でどこまでできるのか心配ですが、早速部品を揃えたいと思います。面白そうなお店も教えて頂きありがとうございました。後日結果報告したいと思います。

1.セラミックコンデンサーは極性ありません。2.電解コンデンサー大きくても特に問題ないと思います。サイズが大きいですが。

車のECU内部電圧、センサ、信号などが12Vではないのと同じ理屈と言う事ですね。 ①セラミックコンデンサの向きは無極性でどちらでもよい認識で宜しいでしょうか。 ②緑色の電解コンデンサは電源の安定化のためと思われるとの事でしたが、100V22μFから100μF交換したままで何か不都合や危険性などございますでしょうか。

10000pFのコンデンサーにしたところ、4分45秒でした。 １分にするには、2200pFのコンデンサーで良いと思います。 10000pF = 0.01uF で、コンデンサー上には 103 と書かれます。 2200pF は、222。 https://sato-electric.cocotte.jp/cap.html

コンデンサーは電気をためる部品なので、並列にするとその分、貯められる容量が増えます。 電圧を下げる回路が入っており、ICの周りは5V程度で動いています。 セラミックコンデンサーは25Vである必要もないのですが、25Vのものが入手しやすいです。50Vや100Vものものありますが、サイズが大きくなります。

②耐圧電圧ですが、コンセントで使う物は入力100Vで電解コンデンサにも100v22μfと書いてあったので、100v100μfにしてみました(効果なしでしたが) ご教示頂いた25V以上となると100Vとかけ離れている事からも、機器の入力電圧ではなく、回路を経てコンデンサにかかる電圧と言う事で良いでしょうか。（入力が100Vでも部品にかかる電圧は25V程度）

コメント欄だと文字数制限があるようなので、順番の違和感はご容赦ください。 質問攻めで申し訳ございません。①元の部品の上に並列回路として取付けているようですが、元の部品と追加部品の両方が機能していると言う事で宜しいでしょうか。

こんな商品があったとは・・・　しかしながら、機械は好きですが電気に弱いため、勉強も兼ねてチャレンジしたいと思います。素人丸出しになりますが、果たしてダイソーの半田ごてセットと肉眼でどこまでできるか怪しくもあり、はんだが流れて隣のチップとくっつくオチになりそうですが。

アマゾンで「ムーラ センサーライト コンセント 」で検索。

URLが開けない件は最初のAmazonの方になります。入力中に以下のメッセージが来ていたようでして、気づかず失礼しました。

情報ありがとうございます。URLは400Bad Requestのエラーが出て確認できませんでした。お手数おかけしますが、メーカーや商品名など特定できる検索ワードなどがございましたら教えていただけますでしょうか。

https://imgur.com/a/0y4n2m9 こんな感じで追加すれば簡単だと思います。 470pFを追加して28秒、1000pFを追加して約70秒でした。 5600pFで5分程度になると思います。 サトー電気町田店で買えます。 https://sato-electric.cocotte.jp/ セラミックコンデンサー、耐圧25V以上

余計な事かも知れませんが。　　どうしても自分で直したいとのご希望でなければ、＊30秒・1分・2分・3分から選べる点灯時間　　＊電球色・昼白色・温白色から選べる色調　　＊明るさも設定できる無段階調光 　　の商品なら￥1,680 税込でありますが。　　https://www.amazon.co.jp/%E3%83%A0%E3%83%BC%E3%83%A9-%E3%82%BB%E3%83%B3%E3%8

現在が10秒～12秒程度となっているため、部品代次第にはなりますが5分程度にしたいと思っています。 ライトは2個あって当初はダメ元で投稿して片方だけのつもりでしたが、上手くいくようであればもう片方の方は1分くらいにしたいと思っています。

こんにちは 使われているICの資料を見つけました。 http://blog.digit-parts.com/archives/51764325.html 製品の基板でいうとC9です。 どの程度点灯時間を延ばしたいでしょうか？

ご協力頂きありがとうございます。仰っていることが分かるような、分からないような程度の理解力で申し訳ございませんが、色々と学ばせて頂きます。

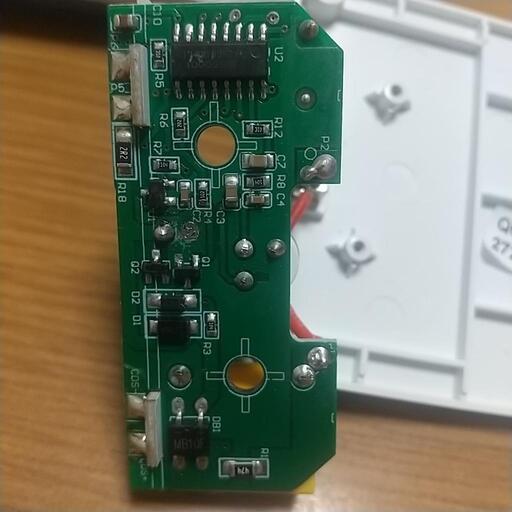

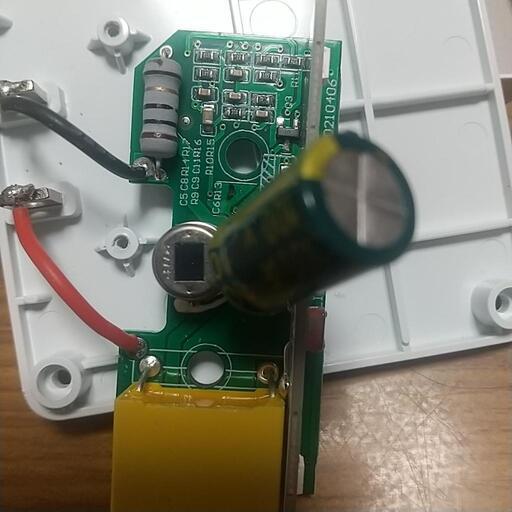

写真ありがとうございます。 緑色のコンデンサは電源の安定化のためのようです。 C4, R8, C7, R12はセンサーからの入力回路で、ノイズフィルターです。 U2はマイコンかと思いましたが、アナログ回路で設計されているようです。となると、U2の裏側にあるコンデンサがタイマーですが、詳しく回路を追わないとわからないです。 同じものを注文したので、届いたら見てみます。

画像を追加させて頂きました。樽型のコンデンサは当初容量が小さく、ネット情報からここが関わっているかと思い交換してみましたが変わらず、無意味だったようです。その後、チップの方ではないかとの情報もありましたが、小さすぎて普通の半田ゴテでは出来そうにないことと、部品の選定と入手、技術的にも厳しいので行き詰まってしまいました。

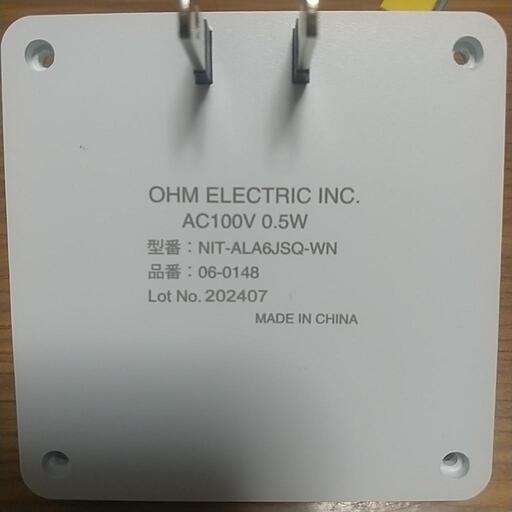

1608サイズなので道具があれば出来るんじゃないでしょうか。 ただ、回路図がないので基板から回路を推定しないといけないです。基板全体の写真を載せられますか？ 具体的な製品の型番がわかれば教えてください。

廊下やトイレのコンセントに挿して使う、人感明暗センサー付きライトになります。

「ライト」とは、何のライト？
