リトルカブの配線引き直し （投稿ID : riik2）

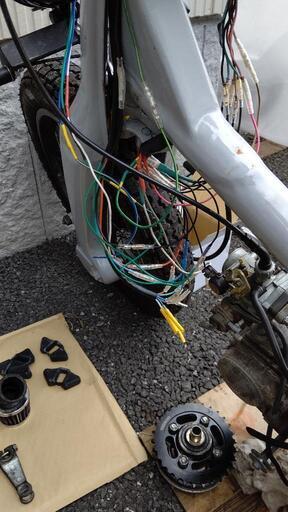

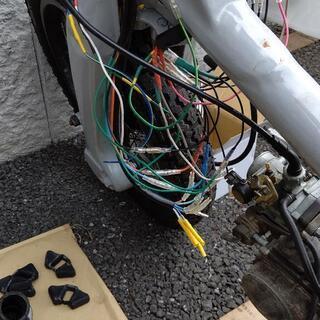

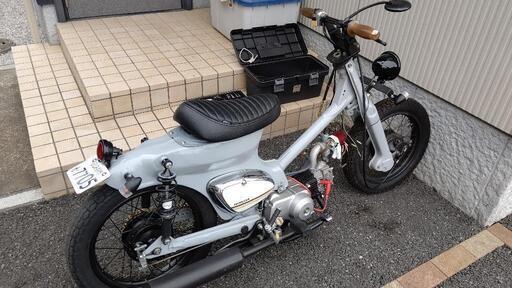

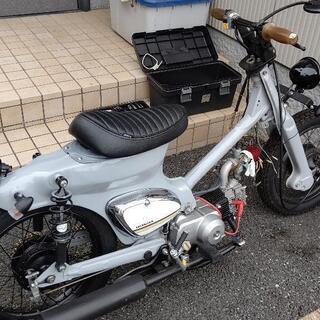

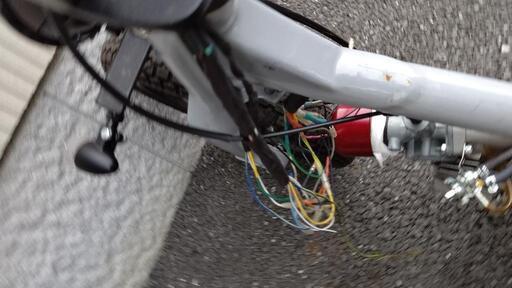

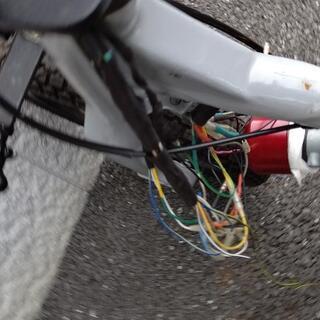

写真のようリトルカブに配線中通しをして処理をして動くようにしたのですが、処理が悪かったのかメインスイッチをオンにするとヒューズが飛びます。
ウインカー、テールランプなど電装が点灯しなくなりました。
再度、配線を見直しましたがショートしているのか、接続が誤っているのかが不明な状態です。

色々と道具もあるのですがもう心が折れています。
道具はエンジンを乗せ替えられる程度の工具と、ドリル、半田一式、電工ペンチなどあります。

どなたか、配線の引き直しをして頂けませんでしょうか？
内容としては今繋いでいる配線を見て頂き、ショートしている部分が分かればそこの修正と配線の見直し。

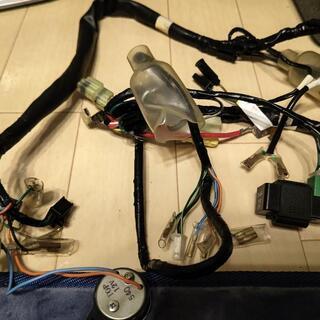

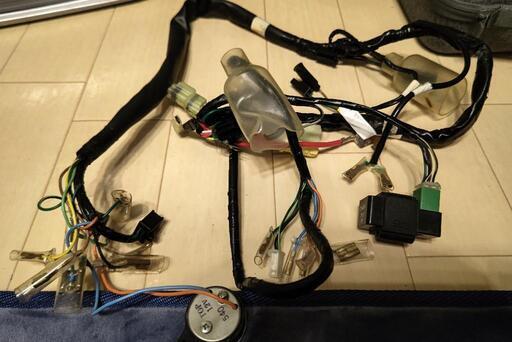

ショートしている部分が不明な場合、既存の配線を全て取り、用意した配線(写真4枚目)とまるごと交換し、ウインカー、ライト、テールランプ、メーター、エンジン、バッテリー周辺(リレー、CDI、レギュレーターなど)を接続。

こういう作業で心が折れるのはバイク乗りとして失格なのですが、どなたかお力を借りたい所存です。

埼玉近郊でしたら、こちらからお届けにあがります。

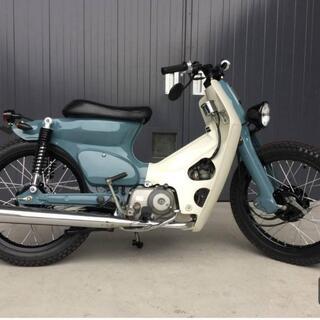

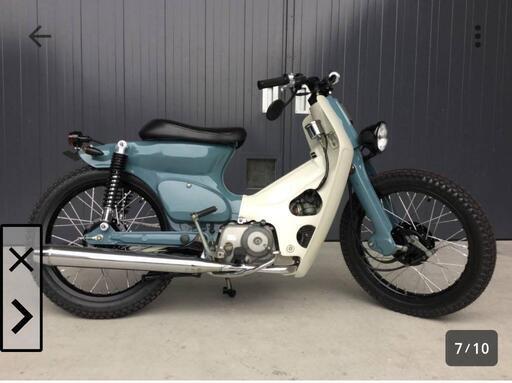

最後の別塗装のカブは完成イメージです。
