太陽光電源、商用電源切り替え装置(自作版）＜ぜひ自作してください＞（投稿ID : j5e5f）

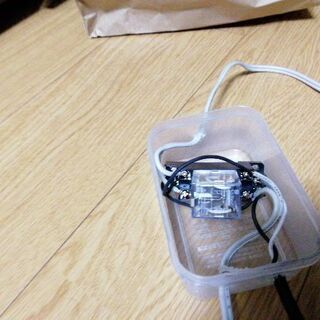

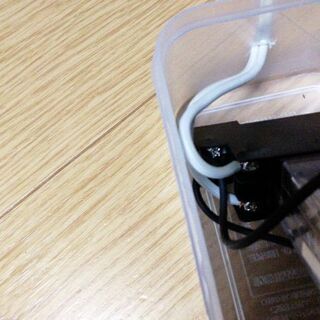

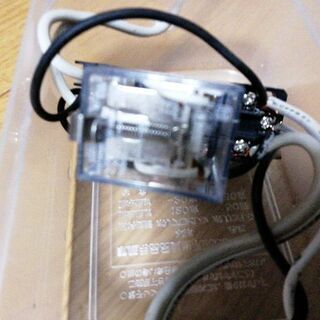

<売らないこともありませんが、簡単に2000円で自作できます。ぜひトライしてください＞ 太陽光発電の電力と商用電源を両方使えるリレー回路です。 太陽光発電の電力(AC100Ｖ)を優先して使えます。 当方は冷蔵庫に1年間接続しておりました。何の問題もありませんでした。現在その冷蔵庫も至って順調に動いております。ちなみにインバーターの方の電力は矩形波ACでした。 これを売りたいというより、接続方法の写真,設計図(文章)を公開しますのでぜひ自作してください。約2000円で作れます。 リレーはコイルスイッチ側の電圧100～110ｖのリレーを端子台と一緒にご購入ください。 許容電流は最大400w使用なら7Aもあれば十分かと 【設計図】 　〇メスプラグつきコード1（AC100Vインバーターより） ----リレー入力ON作動端子へ 　--上の分岐2線----リレーコイル（スイッチ）端子へ 　〇メスプラグつきコード2（AC100V商用電源より） ----リレー入力OFF作動端子へ 　〇オス（差し込み）プラグつきコード　　　　　 　----リレー出力端子へ 　　　　　　　　　　　　　　　　　　　　　　　　　　 これだけです　　　　　　　　　　　　　　　　　　 　　　　　　　 なお使用の上でご注意頂きたい事があります。 1.片方は商用電源AC100Vにつなぎますが、もう片方は太陽光の直流DCには直接つなげません。太陽電池またはDCバッテリーからはDCACインバータを利用して必ずAC100Vに変換し利用してください。 2.インバータ入力がパッと電源低下し切れる場合はいいのですが、出力不足で完全に止まらない場合にはチャタリングと言ってリレーが交互に切り替わる動作が起こる可能性があります。チャタリングは故障ではありませんが、リレーの寿命を短くする恐れがあります。また電圧も低下する可能性もありますし、純粋な正弦波を必要とする機器は正常に作動しない可能性もあります。チャタリングしないような接続をするか、チャタリング防止回路を組む対応（インバーター側にヒステリシス回路を作る）をお考え下さい。 3.基本的に危ないような回路ではありませんが、万が一家電に故障がありましても保証できません。自己責任でお願いします。 4.線の接続短絡、漏電による発火、リレーの発火も(通常は起こりえませんが)保証できません。 5.大電流が必要な家電は許容電流が大きなリレーを使ってください、ただ2Ａ(200ｗ)を超える家電には余り使わない方がいいと思います。(常識的に、5A以上の電流回路を急に接続するとアークが出ますし、サージ電圧が発生する恐れもあり) 6.パソコンなどACアダプターがある回路はほぼ使えますが、パソコンの場合データを守るためUPSをつけた方がいいと思います。 以上ですが以上の説明で電気的にご理解できない所がある方はやはり使用をお控えください。
